Nur für die, die wissen was sie tun und können.
Alles auf eigene Verantwortung!

SIEHE: Batterie.html
Type: SDI3610E
Verwendet im Prophete E-Bike , Auch als Blaupunkt Batterie bekannt
Samsung EBike Akku mit 40 * 18650 LiPos
Laderschlußspannung and den Akkus = 39,75 Volt

ACHTUNG:
Batterien sind naturgemäß mit Enegrie geladen! Das birgt Gefahr von Kurzschluß und Brand.
Daher ist der Selbstbau, das Zusammenlöten der Batterien, usw nur von ausgebildeten, geübten Personen mit Fachkenntnis durchzuführen.
Kurzschlüsse sind eine große Gefahrenquelle. Daher gilt kompetente, allergrößte Sorgfaltspflicht.
BRANDGEFAHR !!

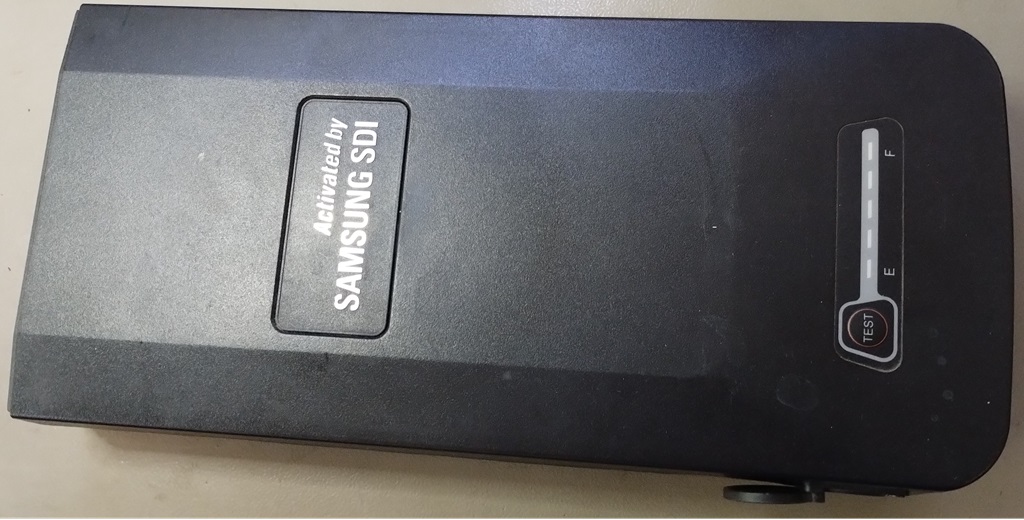

Hier die Samsung SDI / Prophete (einige Modelle) E-Bike Batterie

NEUE IDEE

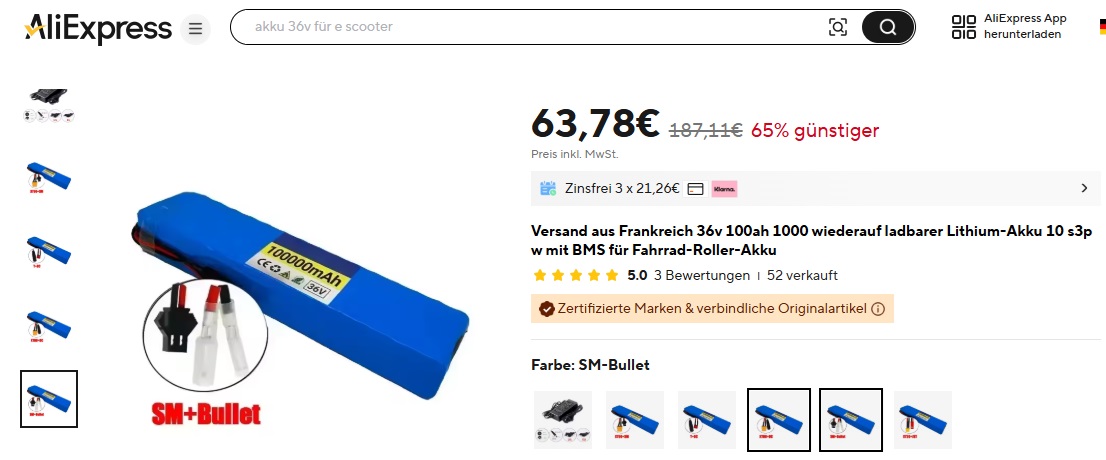

Roller Akku von Ali express ~60€ , Passt in das Gehäuse + Netzteil ~18€
Batteriegröße: 280 x 40 x 68 mm

36 V Lithium Ladeschlussspannug = 42Volt
https://de.aliexpress.com/item/1005008878158072.html?spm=a2g0o.order_list.order_list_main.4.30655c5f00ag5s&gatewayAdapt=glo2deu

1. ALLES RAUS. Elektronik ist im Batteriepack

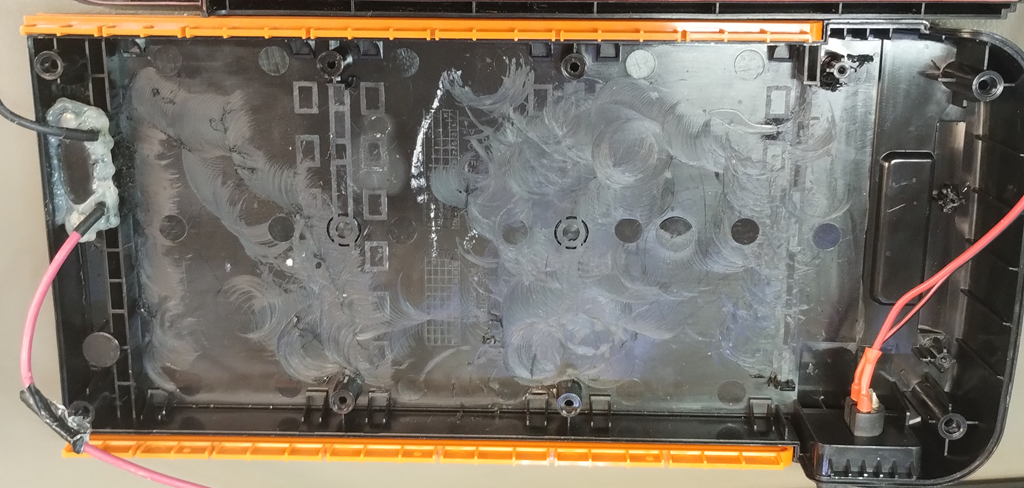

Gehäuse präparieren und störende Plastiknasen ausfräsen Plastik Nippel Abfräsen ( ORDENTLICH !)

Passt?

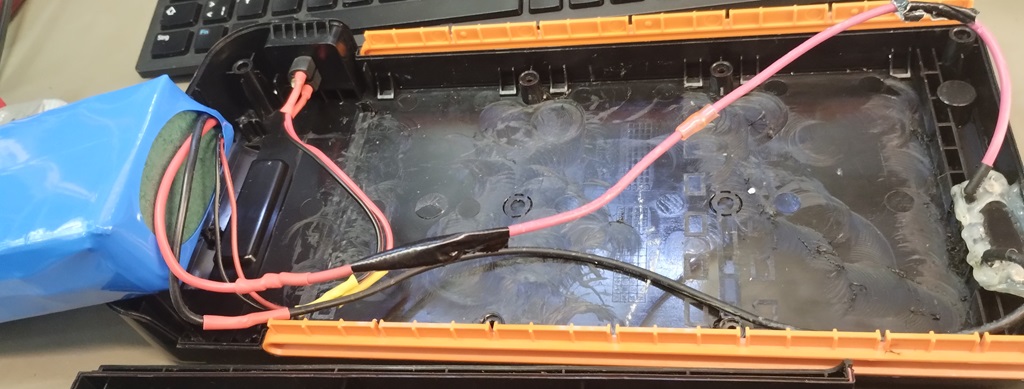

Anschluße Anlöten, Nur 4 Leitungen. Die Dicken Drähte natürlich an den Ausgang.

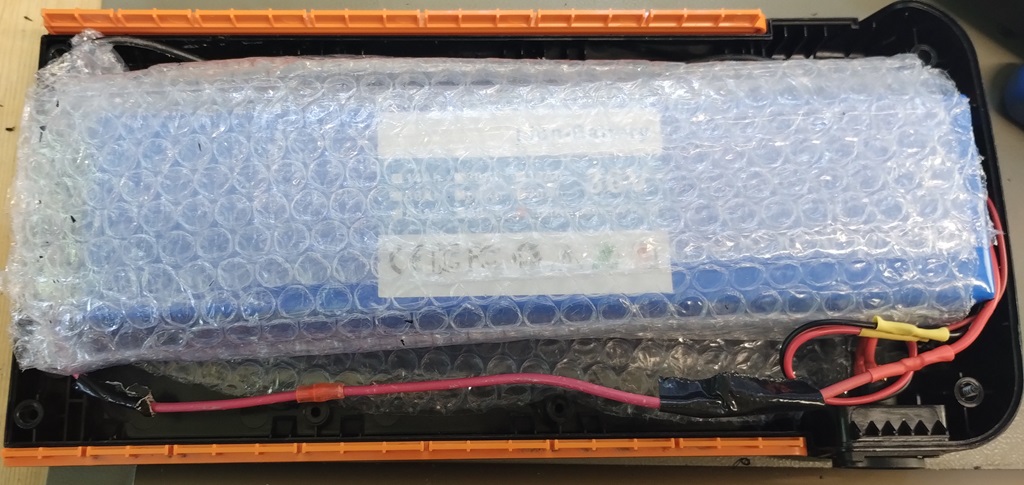

Schrumpfschlauch verwenden, Auf guten Sitz achten, Polsterfolie genau auf Deckelraum aufwickeln.
EINPACKEN !!

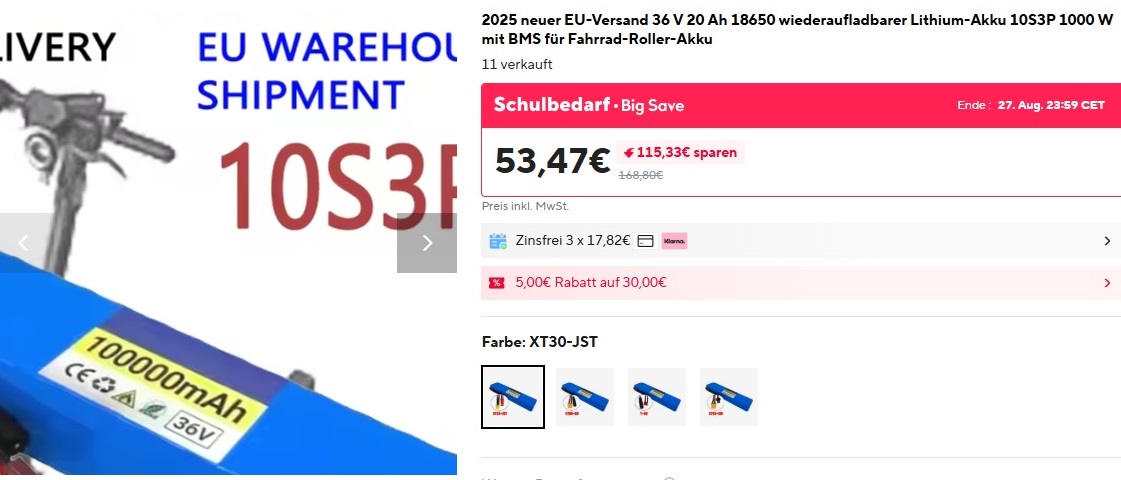

DAS WAR DIE ERSTE BATTERIE IN DIESEM STIL
https://de.aliexpress.com/item/1005008741810092.html?spm=a2g0o.order_list.order_list_main.5.bcf65c5fBhNt14&gatewayAdapt=glo2deu

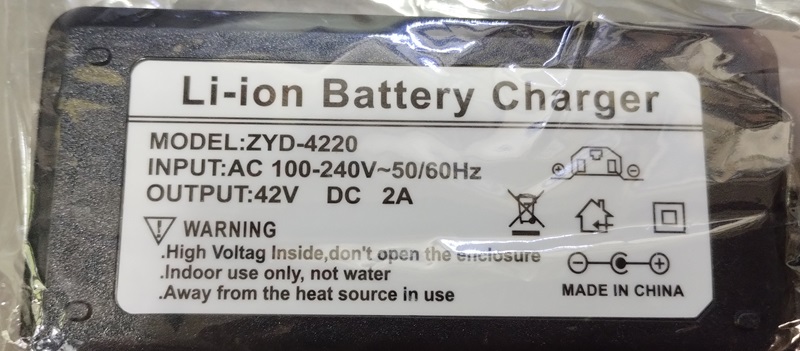

Ladenetzteil;:
Ladeschlussspannung 36V = ~42Voltz . Deshalb steht da 42 Volt

SO MACHE ICH ES NICHT MEHR!

Gebraucht bekommen: Status. 0 Volt !auch auf jeder einzelnen Zelle
Keine Ladefunktion. Ladegerät liefert Spannung, aber es fließt kein Ladestrom.
Evtl wurde diese Batterie Überlagert und niemals geladen bis die Batterien kaputt gingen,

Nach Messung der Zellen, 0 Volt auch auf den Zellen. Tiefer entladen geht es nicht!

Fazit:
Akkus 100% kaputt. Jede Zelle 0V. Wie kann das sein?
Ladeelektronik ist OK
Keine Sicherung auf der Platine oder in den Leitungen zu den Batterien.. Wundert mich!

Ich habe genau diese Batterien als Ersatz in China gekauft.
Bauart der Samsung E-Bike AKKU ist vom 2014 !!1

2.Batterie dieses Typs
völlig zerstörte geblähte Akkus- Also alle raus und entsorgen-
Merke dir die Schaltung, die Balance Leitungen usw

Verdrahtung: Quick & Dirty
Beachte 2 Stockwerke = 4 Batterien parallel

SO MACHE ICH ES NICHT MEHR!

ACHTUNG: Der Selbstbau, das Zusammenlöten der Batterien ist nur von ausgebildeten, geübten Personen mit Fachkenntnis zu durchzuführen.
Kurzschlüsse sind eine große Gefahrenquelle. Daher allergrößte Sorgfaltspflicht.
BRANDGEFAHR

Verbindungen an der Seite
TRICK:
Zusammenschaltung von Lithium Akkus
